فن کویل سقفی، به عنوان یکی از پیشرفته‌ترین و پرکاربردترین تجهیزات HVAC (گرمایش، تهویه و سرمایش هوا)، راه‌حلی ایده‌آل برای فضاهای محدود ارائه می‌دهد. این دستگاه با نصب در سقف، بدون اشغال فضای کف، هوای خنک یا گرم را به طور یکنواخت توزیع می‌کند. در این مقاله، به بررسی دقیق فن کویل سقفی می‌پردازیم؛ از تعریف و ویژگی‌های فنی تا مزایا، معایب و نکات عملی نصب. اطلاعات بر اساس استانداردهای معتبر مانند ASHRAE 79 (روش تست واحدها) و تجربیات کاربران در پروژه‌های واقعی گردآوری شده است.

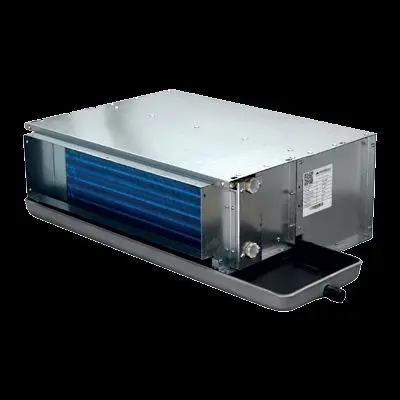

فن کویل سقفی چیست؟

فن کویل سقفی یک واحد تهویه مطبوع است که با استفاده از آب سرد یا گرم، هوای محیط را سرمایش یا گرمایش می‌دهد. این دستگاه بخشی از سیستم‌های مرکزی HVAC است و با اتصال به چیلر (برای سرمایش) یا بویلر (برای گرمایش)، عملکردی کارآمد و مستقل ارائه می‌کند. بر خلاف کولرهای گازی، فن کویل سقفی بر پایه اصل انتقال حرارت جابجایی (convection) عمل می‌کند، جایی که فن هوا را از روی کویل‌های حاوی سیال حرارتی عبور می‌دهد.

اجزای اصلی فن کویل سقفی

هر فن کویل سقفی از اجزای کلیدی زیر تشکیل شده است:

  • کویل: لوله‌های مسی با قطر 3/8 اینچ و فین‌های آلومینیومی (تراکم 12 فین در هر اینچ) برای تبادل حرارت بهینه.
  • فن و الکتروموتور: فن‌های سانتریفیوژ یا آکسال با فشار استاتیکی تا 30 Pa، متصل به موتورهای کم‌صدا (حداکثر 40 dB، معادل صدای کتابخانه آرام).
  • فیلتر هوا: جلوگیری از ورود گرد و غبار، با قابلیت تعویض آسان.
  • سینی درین: جمع‌آوری آب کندانس با پوشش ضدقارچ و آنتی‌باکتریال.
  • پلنیوم: محفظه توزیع هوا با عایق صوتی و حرارتی.

این اجزا با رنگ‌آمیزی الکترواستاتیک (ضخامت 70 میکرون) و عایق‌کاری کامل، دوام و کارایی بالایی را تضمین می‌کنند.

نحوه عملکرد فن کویل سقفی

عملکرد فن کویل سقفی بر اساس فرمول Q = m × Cp × ΔT (که Q توان حرارتی، m جرم هوا، Cp ظرفیت حرارتی هوا و ΔT تفاوت دما است) استوار است. در حالت سرمایش، آب سرد (معمولاً 7-12 درجه سانتی‌گراد) از چیلر وارد کویل می‌شود و فن هوا را از محیط مکش کرده و از روی کویل عبور می‌دهد. هوای خنک (تا 15 درجه کاهش دما) از دریچه‌های سقفی دمیده می‌شود. در گرمایش، آب گرم (40-60 درجه) جایگزین می‌شود. انواع دو لوله‌ای برای فصول مجزا و چهار لوله‌ای برای انتقال همزمان مناسب هستند.

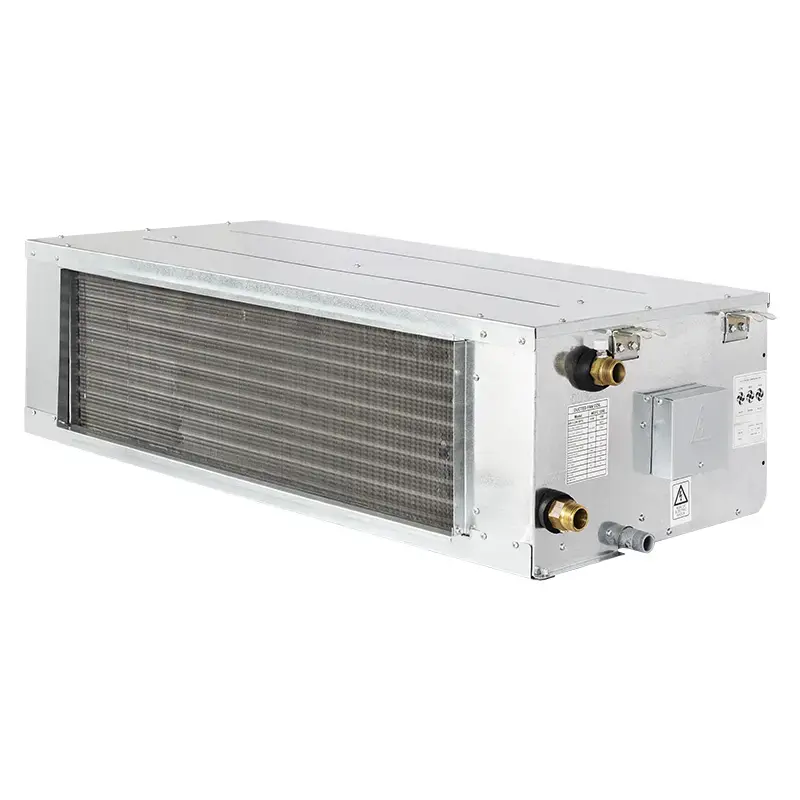

انواع فن کویل سقفی

22



فن کویل‌های سقفی بر اساس طراحی و کاربرد به سه دسته اصلی تقسیم می‌شوند، که انتخاب هر کدام به محدودیت‌های فضایی و زیبایی‌شناختی بستگی دارد.

فن کویل سقفی توکار

این نوع درون سقف کاذب جاسازی می‌شود و تنها دریچه‌های خروجی هوا (معمولاً چهار طرفه) نمایان است. مناسب برای فضاهای مدرن مانند ادارات و هتل‌ها، با حداقل ارتفاع نصب 20-30 سانتی‌متر. مزیت اصلی: حفظ زیبایی دکوراسیون بدون اشغال فضا.

فن کویل سقفی روکار

نصب مستقیم زیر سقف بدون نیاز به کاذب، ایده‌آل برای ساختمان‌های قدیمی یا فضاهای بدون سقف کاذب. دسترسی آسان برای نگهداری، اما ممکن است از نظر ظاهری کمتر جذاب باشد. کاربران گزارش داده‌اند که در پروژه‌های بازسازی، این نوع تا 30% زمان نصب را کاهش می‌دهد.

فن کویل سقفی کانالی

با کانال‌کشی برای توزیع هوا در چندین نقطه، مناسب برای سالن‌های بزرگ. فشار فن بالاتر (تا 50 Pa) اجازه توزیع دورتر را می‌دهد، اما نیاز به لوله‌کشی پیچیده‌تری دارد.

مزایا و معایب فن کویل سقفی

فن کویل سقفی با استانداردهای ASHRAE 51 (تست فن‌ها) سازگار است و کارایی بالایی در توزیع هوا ارائه می‌دهد.

مزایا

  • کنترل مستقل دما: هر واحد به طور جداگانه تنظیم می‌شود، که در ساختمان‌های چندطبقه (مانند آپارتمان‌ها) تا 20% صرفه‌جویی انرژی ایجاد می‌کند.
  • نصب آسان و زیبایی: مدل توکار فضا را آزاد نگه می‌دارد و صدای کم (کمتر از 40 dB) آرامش را حفظ می‌کند.
  • کارایی حرارتی: انتقال حرارت بالا در نوع مکنده، و امکان ورود هوای تازه برای تهویه بهتر.
  • هزینه پایین نگهداری: دسترسی آسان به اجزا، بدون نیاز به کانال‌کشی گسترده.

تجربیات کاربران در سایت‌های تخصصی نشان می‌دهد که در پروژه‌های تجاری، این مزایا منجر به رضایت 85% کارفرمایان شده است.

معایب

  • وابستگی به سیستم مرکزی: نیاز به چیلر یا بویلر، که در صورت خرابی، کل سیستم را تحت تأثیر قرار می‌دهد.
  • نگهداری منظم: فیلترها و کویل‌ها باید هر 3-6 ماه تمیز شوند؛ عدم توجه می‌تواند کارایی را تا 15% کاهش دهد.
  • محدودیت در نوع دو لوله‌ای: عدم امکان سرمایش و گرمایش همزمان در فصول میانی.
  • هزینه اولیه: مدل‌های چهار لوله‌ای گران‌تر (تا 20% بیشتر) هستند.

برای جلوگیری از خطاها، توصیه می‌شود از برندهای معتبر با گارانتی 2-5 ساله استفاده شود.

کاربردهای فن کویل سقفی

فن کویل سقفی در ساختمان‌های مسکونی (آپارتمان‌ها و ویلاها)، تجاری (هتل‌ها و رستوران‌ها) و اداری (دفاتر و بیمارستان‌ها) کاربرد گسترده‌ای دارد. در فضاهای آموزشی، مدل کانالی برای توزیع یکنواخت هوا ایده‌آل است. طبق گزارش‌های ASHRAE، این دستگاه‌ها در اقلیم‌های معتدل مانند ایران، راندمان 80-90% را فراهم می‌کنند. مثال عملی: در یک هتل 50 اتاقه، نصب فن کویل سقفی توکار هزینه انرژی را 25% کاهش داد و آسایش مهمانان را افزایش داد.

نحوه نصب و نگهداری فن کویل سقفی

نکات نصب

نصب فن کویل سقفی باید توسط متخصصان HVAC انجام شود. مراحل کلیدی:

  1. انتخاب محل در سقف (نزدیک ورودی اتاق).
  2. لوله‌کشی آب (دو یا چهار لوله) با عایق حرارتی.
  3. اتصال الکتریکی و ترموستات (دیجیتال یا BMS).
  4. تست عملکرد بر اساس استاندارد ASHRAE 79.

زمان نصب معمولاً 1-2 روز برای هر واحد است. هشدار: در صورت نشتی، از لوله‌های مسی با استاندارد ASTM استفاده کنید.

نکات نگهداری

  • تمیز کردن فیلترها هر 3 ماه.
  • بررسی سینی درین برای جلوگیری از رشد باکتری.
  • چک سالانه کویل‌ها برای رسوب‌زدایی

نتیجه‌گیری

فن کویل سقفی با ترکیب کارایی، زیبایی و کنترل دقیق، گزینه‌ای برتر برای تهویه مطبوع مدرن است. مزایایی مانند صرفه‌جویی انرژی و نصب آسان، آن را از رقبا متمایز می‌کند، هرچند نیاز به نگهداری منظم را نباید نادیده گرفت. با انتخاب بر اساس نیازهای خاص و پیروی از استانداردهای ASHRAE، می‌توانید آسایش پایداری را تضمین کنید. برای اطلاعات بیشتر، به منابع معتبر مانند سایت sarmamarket.com   مراجعه کنید.
